Антенна HDZero Echo kit

Антенна HDZero Echo kit

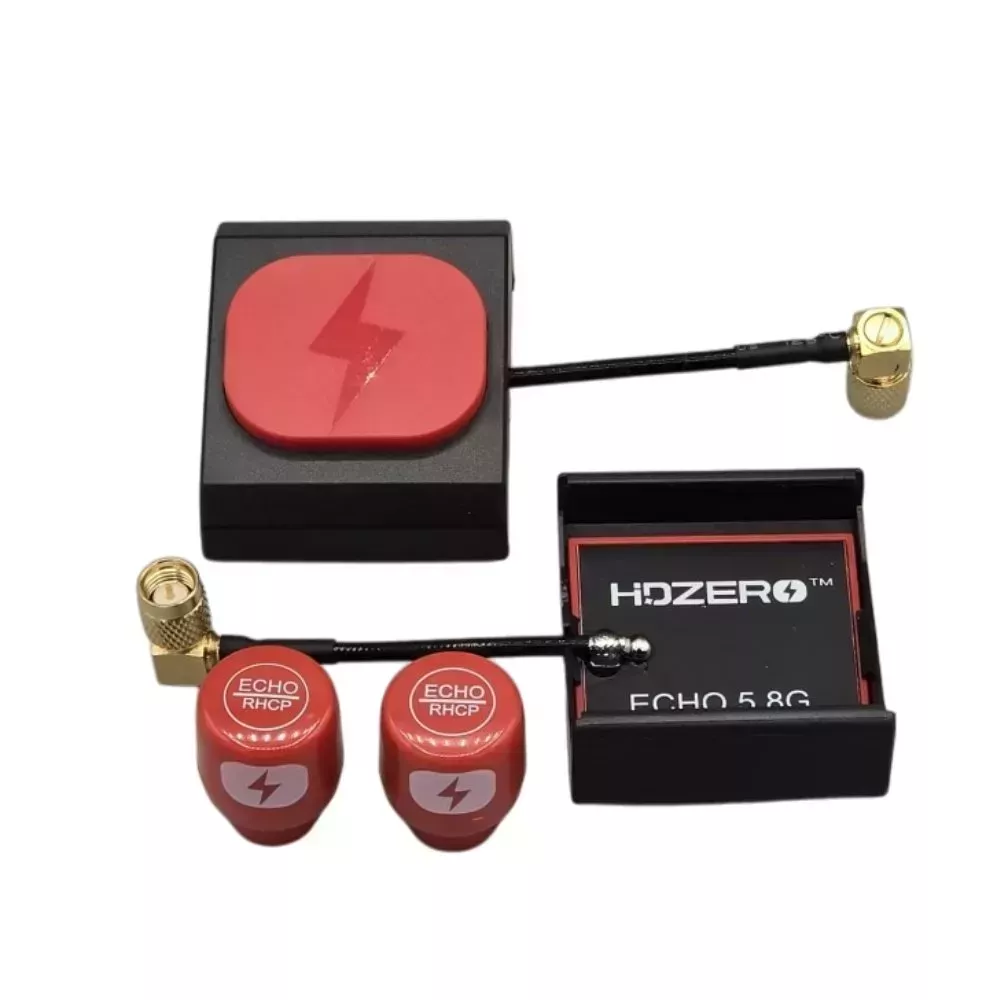

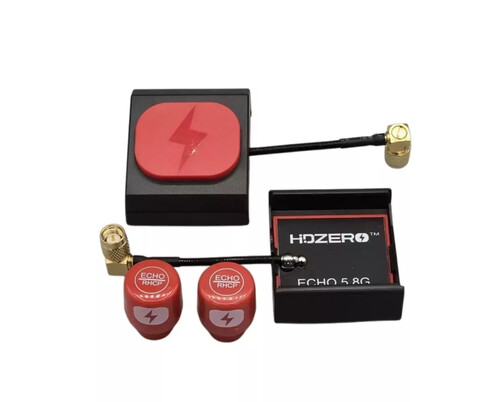

HDZero Echo Kit — набор антенн для FPV-очков HDZero Goggle 1 и Goggle 2, предназначенный для улучшения и стабилизации приёма цифрового видеосигнала в диапазоне 5.8 ГГц. В комплект входят направленные патч-антенны и всенаправленные RHCP-антенны, что позволяет эффективно работать с видеосигналом при различных направлениях и сценариях полёта.

Комбинация двух типов антенн обеспечивает преимущества как направленного, так и кругового приёма. Патч-антенны ориентированы на получение более сильного сигнала в направлении полёта, а omni-антенны помогают поддерживать связь при изменении положения квадрокоптера относительно пилота.

Особенности комплекта HDZero Echo Antenna Kit

• 4 антенны в комплекте: 2 патч-антенны и 2 всенаправленные RHCP-антенны.
• Рабочий диапазон 5.8 ГГц для использования с цифровыми FPV-видеосистемами.
• Патч-антенны с усилением около 7 dBi для увеличения эффективности приёма в направлении их ориентации.
• Omni-антенны с усилением около 3 dBi для стабильного приёма сигнала вокруг позиции пилота.
• RHCP-поляризация для совместной работы с антеннами соответствующей поляризации.
• VSWR ≤ 1.5 — низкий коэффициент стоячей волны для эффективной работы антенного тракта.
• Угловые адаптеры в комплекте позволяют настроить положение направленных антенн.
• Поддержка HDZero Goggle 1 и HDZero Goggle 2 при наличии соответствующих подключений.

Комбинация патч и omni антенн

Одно из главных преимуществ HDZero Echo Kit — сочетание направленных и всенаправленных антенн. Патч-элементы позволяют сосредоточить приём в переднем направлении и подходят для полётов, где модель преимущественно находится перед пилотом.

Omni-антенны обеспечивают более широкую зону приёма и компенсируют изменение ориентации модели. Это делает комплект универсальным решением для FPV-полётов, когда квадрокоптер может менять направление движения и положение относительно очков.

Такое расположение антенн особенно актуально для FPV-рейсинга, дальних полётов, тренировочных вылетов и полётов на открытых площадках.

Ориентация и установка антенн

Правильное расположение антенн влияет на эффективность работы FPV-видеолинии. Направленные патч-антенны рекомендуется ориентировать в сторону зоны, в которой выполняется основной полёт. Для удобной настройки положения в комплекте предусмотрены угловые крепления, позволяющие задать подходящий наклон.

При установке также необходимо учитывать поляризацию. Для получения оптимального результата антенны передающей и принимающей стороны должны иметь совместимую поляризацию. В конфигурациях с RHCP рекомендуется использовать RHCP-антенны на обоих концах видеолинии.

Для кого предназначено

Комплект HDZero Echo Kit 5.8 GHz RHCP подойдёт FPV-пилотам, использующим цифровую систему HDZero и желающим получить более гибкую конфигурацию антенн на очках. Использование патч- и omni-антенн позволяет сочетать направленный приём с широкой зоной покрытия.

Набор можно использовать для полётов на открытой местности, FPV-трассах и в помещениях. Благодаря четырём антеннам и угловым креплениям комплект позволяет настроить конфигурацию приёма с учётом конкретных условий эксплуатации.
